Свернутый подпроцесс
Подпроцесс используется для упрощения визуального представления схемы основного процесса (маршрута), а также для выделения повторяющихся действий основного процесса в один исполняемый блок. Подпроцессы создаются в справочнике «Подпроцессы» аналогично маршрутам, но с ограниченным набором элементов.
НАВИГАТОР => СПРАВОЧНИКИ => БИЗНЕС-ПРОЦЕССЫ => МАРШРУТЫ => ПОДПРОЦЕССЫ
Подпроцесс не может внутри себя содержать другой подпроцесс. Подпроцесс может многократно вызываться (использоваться) внутри различных процессов, в том числе одного и того же процесса.
Подпроцесс, как элемент модели, является не самостоятельной задачей, а лишь отсылкой к другому процессу. Двойным щелчком мыши на объекте свернутого подпроцесса он отрывается в новом окне для просмотра/редактирования.
При выделении элемента «Подпроцесс» на схеме внизу окна редактирования становятся доступны его параметры, сгруппированные по вкладкам.

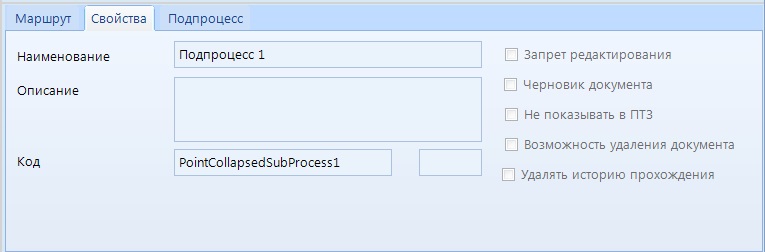

Вкладка Свойства содержит стандартные параметры:
Наименование – наименование объекта, которое отображается на схеме.
Описание – текстовый комментарий с дополнительной информацией. Выводится в виде подсказки при наведении курсора мыши на объект.
Код– системный код задачи, присваивается программой и недоступен для редактирования. Используется программой для идентификации объекта маршрута.

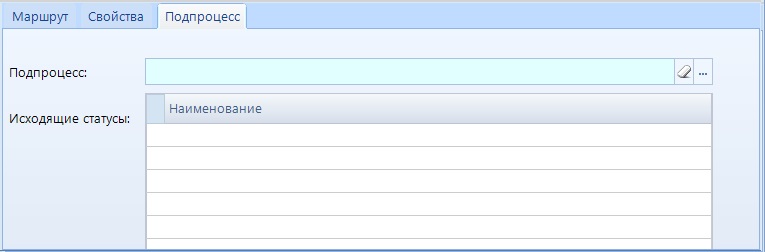

Вкладка Подпроцесс имеет следующие поля:
Подпроцесс – ссылка на существующий подпроцесс, выбирается из справочника «Подпроцессы».
Исходящие статусы – набор всех возможных статусов, которые возвращает подпроцесс в основной процесс после исполнения. Набор не редактируется в основном маршруте, определяется после выбора подпроцесса.
