События-сообщения
События-сообщения отправляют и принимают сообщения между разными процессами или этапами одного процесса. Генерируют (отправляют) сообщения промежуточные и завершающие события, принимают – стартовые и промежуточные события.
События, генерирующие сообщения, реализуют адресную связь между объектами. Это означает, что сообщение из источника направляется только в один конкретный приемник. При этом сообщение получают все экземпляры процесса этого приемника, которые его ожидают и где управление приостановлено до получения соответствующего сообщения.
Стартовое событие-сообщение
Стартовое событие-сообщение предназначено для запуска процесса в результате получения сообщения из другого события. В частности, данное событие используется для постановки на маршрут связанных документов после завершения обработки родительского документа.

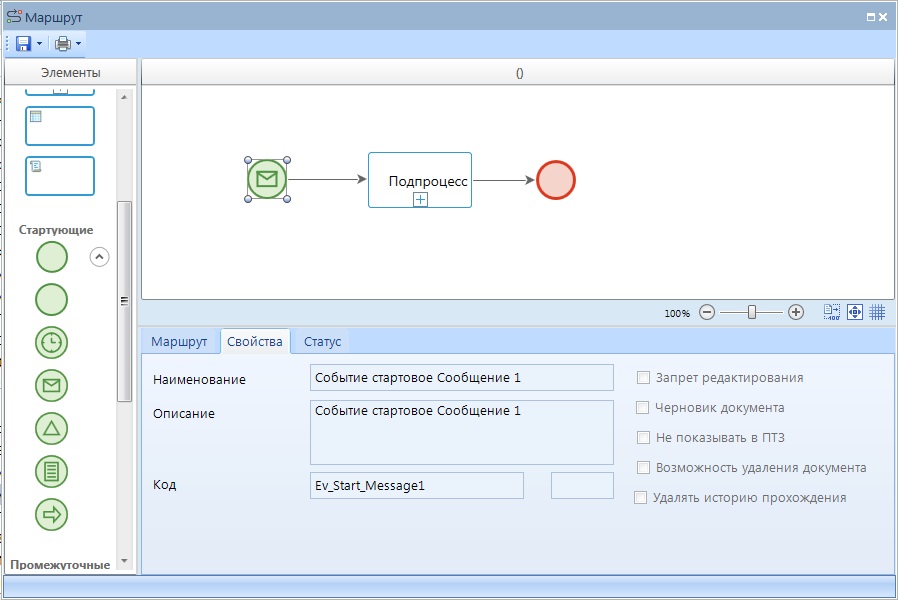

При выделении элемента Стартовое событие-сообщение на схеме внизу окна редактирования становятся доступны его параметры, сгруппированные по вкладкам.
Вкладка Свойства содержит основные параметры:
- Наименование – наименование объекта.
- Описание – текстовый комментарий с дополнительной информацией. Выводится в виде подсказки при наведении курсора мыши на объект.
- Код – системный код объекта, присваивается программой и недоступен для редактирования. Используется программой для идентификации объекта маршрута.

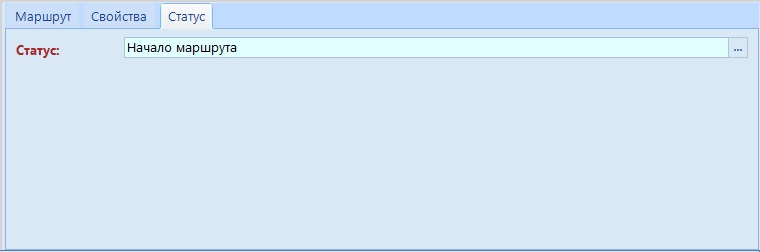

Вкладка Статус содержит статус, который ожидается от источника сообщения и инициирует запуск данного процесса. Выбирается из справочника Статусы этапов обработки (подробнее в разделе Статусы этапов обработки документов).
Промежуточное событие, обрабатывающее сообщение
Промежуточное событие, обрабатывающее сообщение, предназначено для приостановки хода исполнения процесса до получения определенного сообщения или запуска альтернативного или параллельного потока процесса при получении сообщения. Промежуточные обрабатывающие события-сообщения бывают независимыми, граничными прерывающими и граничными непрерывающими.

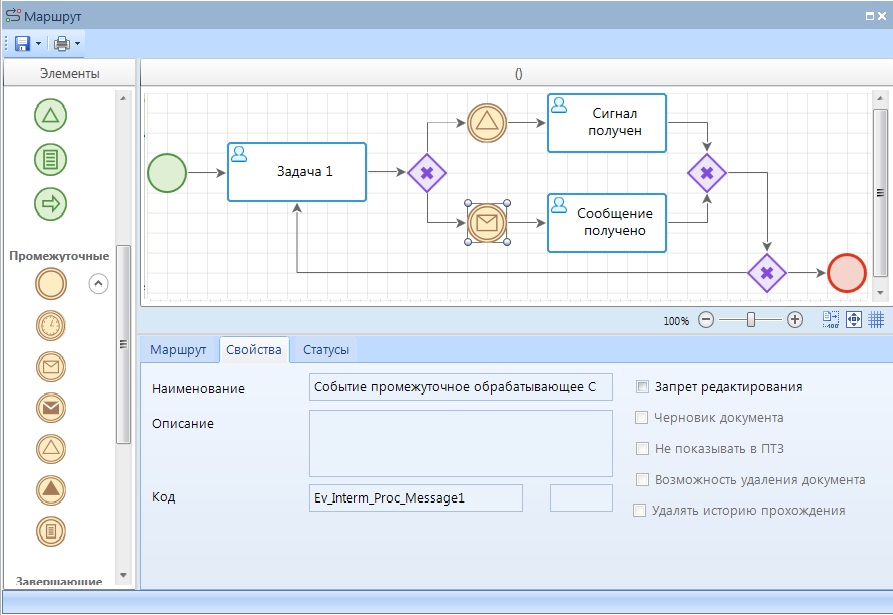

При выделении на схеме элемента Промежуточное событие, обрабатывающее сообщение внизу окна редактирования становятся доступны его параметры, сгруппированные по вкладкам.
Вкладка Свойства содержит основные параметры:
- Наименование – наименование объекта.
- Описание – текстовый комментарий с дополнительной информацией. Выводится в виде подсказки при наведении курсора мыши на объект.
- Код – системный код объекта, присваивается программой и недоступен для редактирования. Используется программой для идентификации объекта маршрута.
Вкладка Статусы содержит список статусов, с которыми может приниматься сообщение. Выбираются из справочника Статусы этапов обработки (подробнее в разделе Статусы этапов обработки документов).
Промежуточное событие, генерирующее сообщение
Промежуточное событие, генерирующее сообщение, предназначено для отправки сообщения на промежуточное или стартовое событие, принимающее сообщение, в текущий или другой процесс.

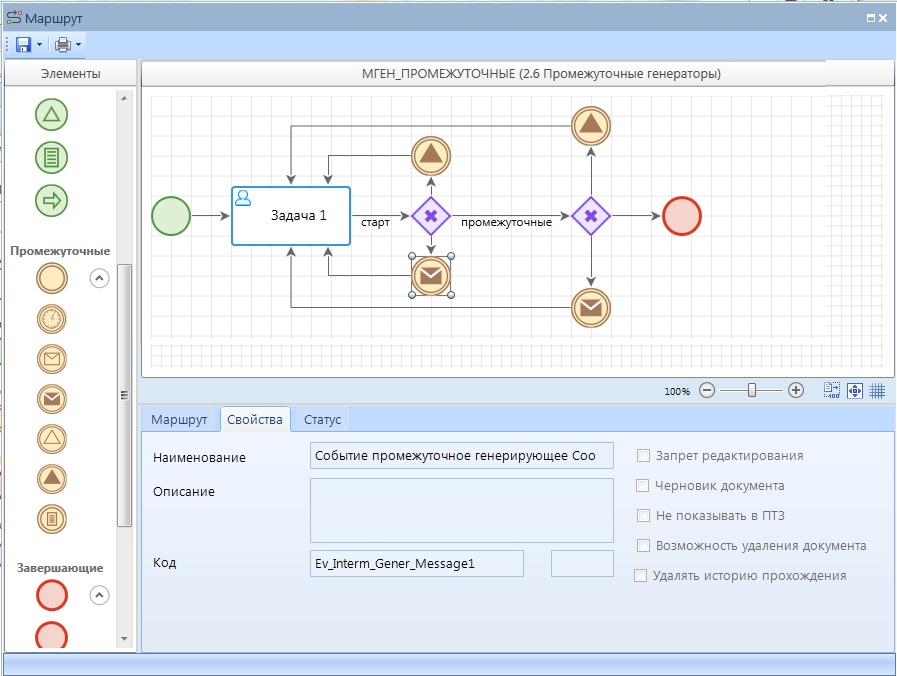

При выделении на схеме элемента «Промежуточное событие, генерирующее сообщение» внизу окна редактирования становятся доступны его параметры, сгруппированные по вкладкам.
Вкладка Свойства содержит основные параметры:
- Наименование – наименование объекта.
- Описание – текстовый комментарий с дополнительной информацией. Выводится в виде подсказки при наведении курсора мыши на объект.
- Код – системный код объекта, присваивается программой и недоступен для редактирования. Используется программой для идентификации объекта маршрута.
Вкладка Статусы содержит список свойства:
- Маршрут приемника – маршрут, в который необходимо отправить сообщение. Для выбора предлагаются маршруты, содержащие события, принимающие сообщения, в разрезе этих событий. То есть в данном поле выбирается не только маршрут, но и само принимающее событие.
- Объект приемника – объект маршрута, принимающий сообщения. Выбирается вместе с маршрутом приемника в предыдущем поле. В качестве объекта приемника могут выступать промежуточные и стартовые события, обрабатывающие сообщения.
- Статус – статус, который присваивается отправляемому сообщению и который ожидается на маршруте приемника.
- ЭП (экземпляр процесса) – метод вычисления экземпляра процесса (сообщения), то есть действия, направленные на выборку связанных документов, которые необходимо поставить на маршрут или перевести на следующий этап обработки, по сообщению, полученному из данного события. Выбирается из справочника Метод вычисления ЭП (сообщения) (подробнее в разделе Метод вычисления ЭП (сообщения)).
- Статус – статус, который присваивается отправляемому сообщению и который ожидается на маршруте приемника. Выбирается из справочника «Статусы этапов обработки» (подробнее в разделе Статусы этапов обработки документов).
Завершающее событие, генерирующее сообщение

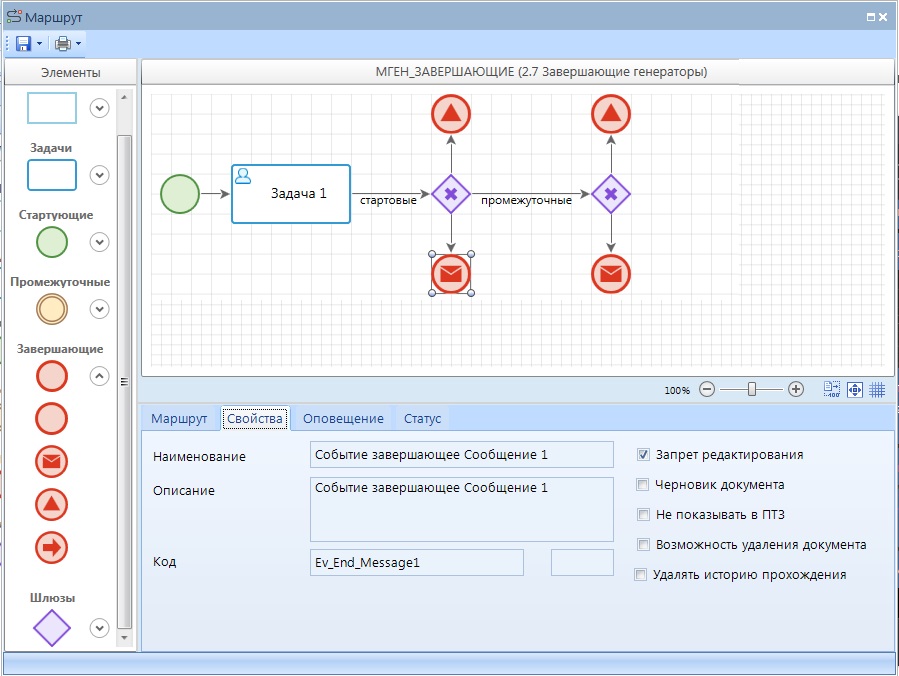

Завершающее событие, генерирующее сообщение, предназначено для отправки сообщения о завершении в другой процесс. При выделении на схеме элемента Завершающее событие, генерирующее сообщение внизу окна редактирования становятся доступны его параметры, сгруппированные по вкладкам.
Вкладка Свойства содержит основные параметры:
- Наименование – наименование объекта.
- Описание – текстовый комментарий с дополнительной информацией. Выводится в виде подсказки при наведении курсора мыши на объект.
- Код – системный код объекта, присваивается программой и недоступен для редактирования. Используется программой для идентификации объекта маршрута.
Вкладка Статусы содержит список свойства:
- Маршрут приемника – маршрут, в который необходимо отправить сообщение. Для выбора предлагаются маршруты, содержащие события, принимающие сообщения, в разрезе этих событий. То есть в данном поле выбирается не только маршрут, но и само принимающее событие.
- Объект приемника – объект маршрута, принимающий сообщения. Выбирается вместе с маршрутом приемника в предыдущем поле. В качестве объекта приемника могут выступать промежуточные и стартовые события, обрабатывающие сообщения.
- Статус – статус, который присваивается отправляемому сообщению и который ожидается на маршруте приемника.
- ЭП (экземпляр процесса) – метод вычисления экземпляра процесса (сообщения), то есть действия, направленные на выборку связанных документов, которые необходимо поставить на маршрут или перевести на следующий этап обработки, по сообщению, полученному из данного события. Выбирается из справочника «Метод вычисления ЭП (сообщения)» (подробнее в разделе Метод вычисления ЭП (сообщения)).
- Статус – статус, который присваивается отправляемому сообщению и который ожидается на маршруте приемника. Выбирается из справочника Статусы этапов обработки (подробнее в разделе Статусы этапов обработки документов).
